專利號： ZL 2021 1 0156971.5
專利權人：廣州市瓏基機械科技有限公司、深圳市深能環保東部有限公司、深圳能源環保股份有限公司

技術領域
本實用新型涉及霧化器，具體涉及一種用于霧化器的潤滑油冷卻裝置。

背景技術
1、在霧化器的潤滑油供給機構中，從潤滑油油箱抽出的潤滑油經過過濾后重新返回油箱，潤滑油在循環工作過程中溫度升高，影響潤滑性能。為此，需要通過冷卻裝置機構對潤滑油進行冷卻，從而保證潤滑性能。

2、現有的霧化器中，例如授權公號為CN214371954U的實用新型專利公開的一種煙氣脫硫霧化器的冷卻裝置，該冷卻裝置不僅能夠?qū)?rùn)滑油進行冷卻，還可以對潤滑油進行過濾，去除雜質，進一步保證潤滑油的潤滑效果。但是，上述冷卻裝置仍存在以下的不足：冷卻裝置將冷卻模塊和過濾模塊獨立設置，不僅占用較大的空間，而且不便于安裝。

實用新型內容
本實用新型的目的在于克服上述存在的問題，提供一種用于霧化器的潤滑油冷卻裝置，該用于霧化器的潤滑油冷卻裝置通過將冷卻模塊和過濾模塊集成在一起，不僅結構緊湊，體積小，還便于安裝。

實現方案

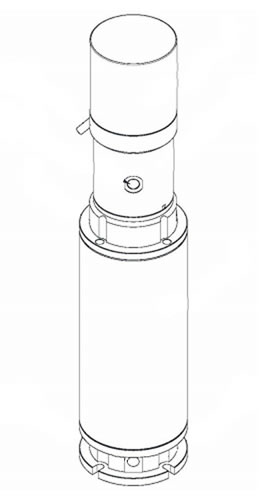

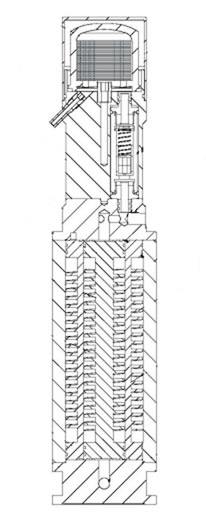

該霧化器的潤滑油冷卻裝置，包括集成安裝座、用于對潤滑油進行冷卻的冷卻模塊和用于對潤滑油進行過濾的過濾模塊；集成安裝座的兩端分別與冷卻模塊和過濾模塊固定連接，該集成安裝座上設有用于將潤滑油從冷卻模塊輸送至過濾模塊中的過渡油孔，該過渡油孔的兩端分別與冷卻模塊的出油口和過濾模塊的進油口連通。

工作原理
工作時，將高溫的潤滑油通入冷卻模塊中，由冷卻模塊中的冷卻液（例如水）對潤滑油進行換熱冷卻；冷卻后的潤滑油通過過渡油孔輸送至過濾模塊中，繼而由過濾模塊對潤滑油進行過濾，去除潤滑油中的雜質；最后將潤滑油輸回至油箱。

有效成果
該用于霧化器的潤滑油冷卻裝置通過將冷卻模塊和過濾模塊集成在一起，不僅結構緊湊，體積小，還便于安裝。

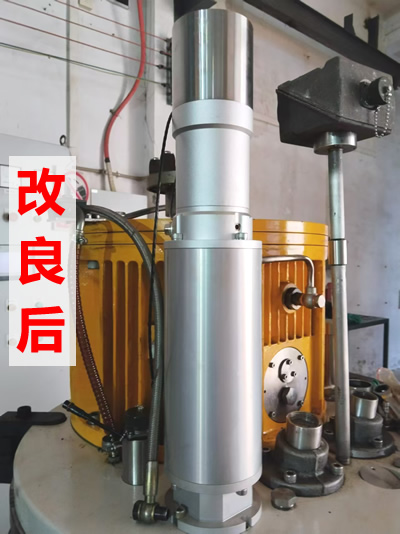

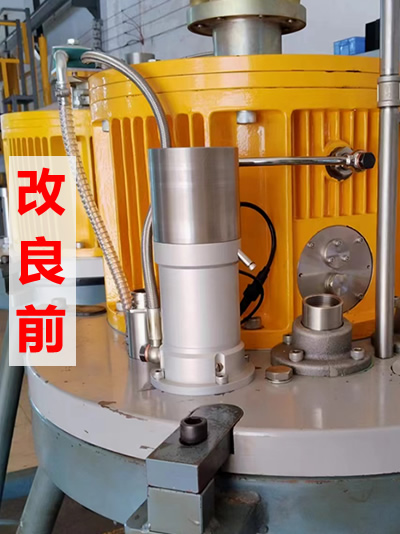

改良前后對比

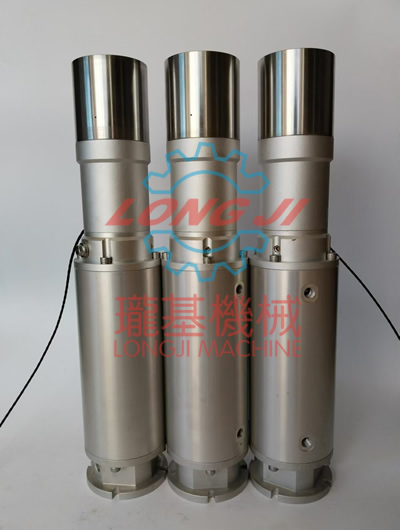

該產品適用于GEA尼魯霧化器，可直接更換使用！
